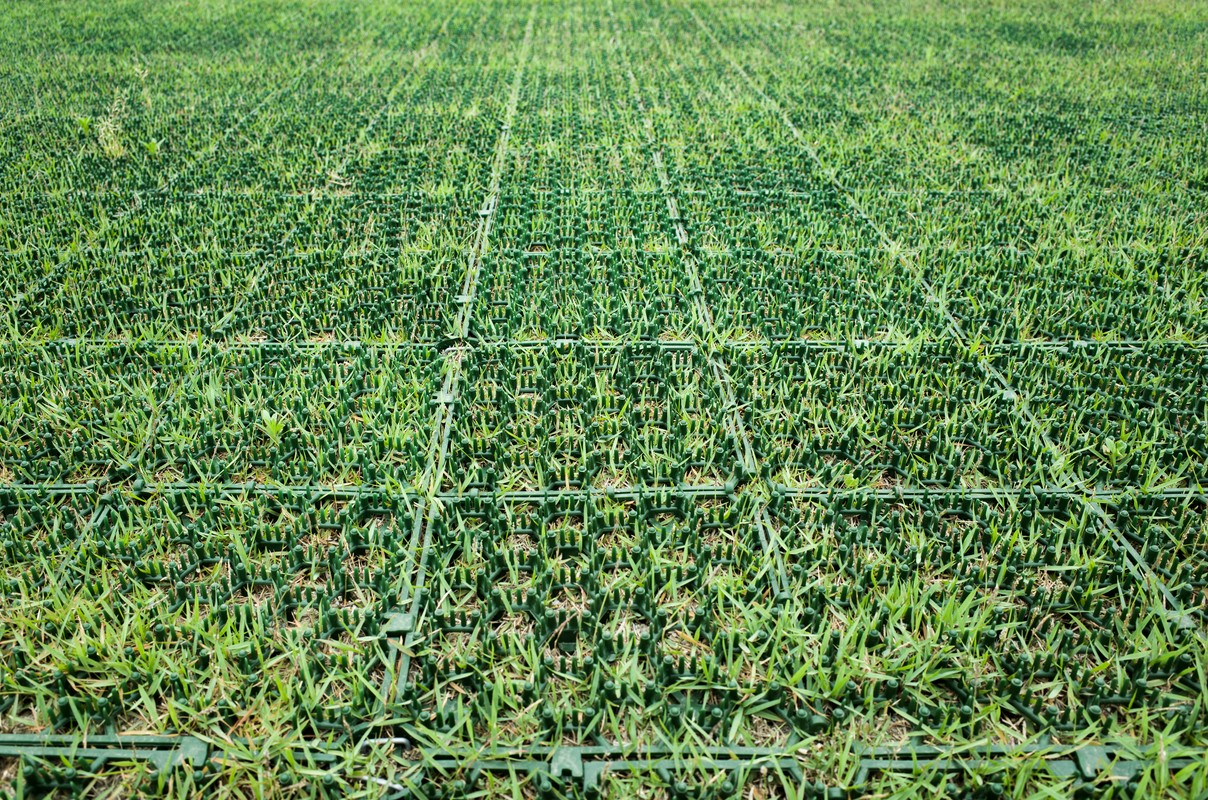

Kratki trawnikowe Natan Plast są modułowym systemem stabilizacji nawierzchni przepuszczalnych przeznaczonym do wypełnienia gruntem z roślinnością lub kruszywem. Konstrukcja z PP i PE przenosi obciążenia na podbudowę, ogranicza przemieszczanie wypełnienia i pozostawia znaczną część powierzchni biologicznie czynną. W ofercie FRAM-GEO znajdują się warianty różniące się wysokością 30–50 mm oraz deklarowaną wytrzymałością od 180 do 500 t/m². Sprawdź, jakie właściwości kratek Natan Plast mają największe znaczenie przy projektowaniu parkingu, podjazdu, drogi technicznej lub nawierzchni zielonej.
Jakie są najważniejsze zalety kratek trawnikowych Natan Plast?
Kratki Natan Plast łączą stabilizację warstwy wierzchniej z zachowaniem przepuszczalności nawierzchni dla wody opadowej. Dobór modelu umożliwia dopasowanie wysokości i nośności systemu do przewidywanego sposobu użytkowania terenu. Komórkowa konstrukcja ogranicza boczne przemieszczanie ziemi lub kruszywa pod wpływem ruchu użytkowników. Wypełnienie pozostaje wewnątrz modułów, dlatego nawierzchnia jest mniej podatna na koleinowanie i lokalne rozsuwanie się materiału sypkiego. Jednocześnie znaczna część powierzchni może pozostać biologicznie czynna.
Zalety kratek trawnikowych Natan Plast
- Duża wytrzymałość mechaniczna – modele N30, N40 i N50 mają deklarowaną wytrzymałość odpowiednio 180, 250 i 300 t/m², natomiast warianty PRO osiągają według danych FRAM-GEO 450–500 t/m².
- Wysoki udział powierzchni biologicznie czynnej – dla serii N wynosi on 85%, a dla N40 PRO i N50 PRO 80%.
- Przepuszczalność dla opadów – otwarta konstrukcja kratki umożliwia infiltrację wody przez nawierzchnię zamiast tworzenia jednolitej warstwy nieprzepuszczalnej.
- Stabilizacja kruszywa – komórki ograniczają przesuwanie się materiału sypkiego pod działaniem ruchu pieszego i kołowego.
- Niewielka masa modułów – kratki oferowane przez FRAM-GEO ważą od około 1,1 kg dla N30 do 2,35 kg dla N50 PRO, co ułatwia transport i ręczne układanie.
- Modułowa geometria – seria N wykorzystuje elementy 50 × 50 cm, czyli cztery moduły na 1 m² nawierzchni.
Parametry samego modułu nie określają jednak nośności całej nawierzchni. Kratka przekazuje obciążenia na niższe warstwy konstrukcji, dlatego niewłaściwie wykonana podbudowa może prowadzić do osiadania mimo zastosowania wytrzymałego wariantu produktu. W FRAM-GEO pomagamy dobierać rozwiązania geosyntetyczne z uwzględnieniem rodzaju nawierzchni i przewidywanego sposobu jej użytkowania.
Gdzie warto stosować kratki Natan Plast?
Kratki trawnikowe Natan Plast nadają się do nawierzchni, które mają przenosić ruch pieszy lub kołowy bez całkowitego uszczelnienia terenu. System może być wykorzystany na parkingach, podjazdach i drogach dojazdowych, a dobór konkretnej odmiany powinien odpowiadać intensywności oraz charakterowi obciążenia. Seria oferowana przez FRAM-GEO obejmuje modele o wysokości 30, 40 i 50 mm, dzięki czemu można różnicować rozwiązanie w zależności od wymagań projektowych. Nawierzchnię można wypełnić gruntem przeznaczonym pod trawę albo odpowiednio dobranym kruszywem.
W przypadku ciągów użytkowanych przez pojazdy szczególnego znaczenia nabiera konstrukcja warstw pod kratką. Warstwa nośna musi przejąć obciążenie przekazywane przez moduły i ograniczyć deformacje podłoża, natomiast warstwy filtracyjne powinny przeciwdziałać mieszaniu się gruntów o odmiennej granulacji. Sama wysoka wartość wytrzymałości kratki nie kompensuje błędów w zagęszczeniu podbudowy ani niewystarczającej nośności gruntu rodzimego. Z tego powodu nawierzchnia parkingowa powinna być traktowana jako układ współpracujących warstw, a nie pojedynczy produkt układany bezpośrednio na gruncie.
Jak dobrać model N30, N40, N50 lub PRO?
Dobór kratki Natan Plast powinien wynikać z obciążenia nawierzchni, przewidywanej częstotliwości ruchu i konstrukcji podbudowy. Większa wysokość modułu oraz wyższa deklarowana wytrzymałość umożliwiają projektowanie systemów przeznaczonych do bardziej wymagających zastosowań, ale nie zwalniają z oceny podłoża. Najważniejsze różnice obejmują:
- N30 – 30 mm wysokości, 180 t/m²,
- N40 – 40 mm wysokości, 250 t/m²,
- N50 – 50 mm wysokości, 300 t/m²,
- N40 PRO – 40 mm wysokości, 450 t/m²,
- N50 PRO – 50 mm wysokości, 500 t/m².
Wyższa wartość wytrzymałości produktu jest szczególnie przydatna tam, gdzie przewiduje się większe obciążenia lub intensywniejszą eksploatację. Przy lekkich nawierzchniach pieszych lub mniej obciążonych ciągach stosowanie wariantu o maksymalnych parametrach może natomiast nie mieć uzasadnienia technicznego ani ekonomicznego.
Przepuszczalna nawierzchnia a gospodarka wodą opadową
Kratka trawnikowa nie tworzy szczelnej płyty, dlatego odpowiednio zaprojektowana nawierzchnia może przyjmować opad i kierować wodę do niższych warstw konstrukcyjnych. FRAM-GEO opisuje kratki Natan Plast jako rozwiązanie przepuszczające wodę i stabilizujące nawierzchnie z materiałów sypkich. Skuteczność infiltracji zależy jednak również od rodzaju wypełnienia, przepuszczalności podbudowy i parametrów gruntu rodzimego. W inwestycjach, w których konieczne jest dodatkowe kontrolowanie przepływu wody w warstwach konstrukcji, stosujemy także maty drenażowe, przeznaczone do zbierania wody i jej transportu w płaszczyźnie ułożenia. Dobór kratki i rozwiązania drenażowego powinien wynikać z bilansu wodnego nawierzchni oraz lokalnych warunków gruntowych.
Dlaczego wykonanie podbudowy ma znaczenie dla trwałości ekokraty?
Trwałość nawierzchni z kratki Natan Plast zależy w dużej mierze od stateczności i zagęszczenia warstw znajdujących się pod modułami. Kratka stabilizuje warstwę wierzchnią, ale nie zastępuje konstrukcyjnej podbudowy przenoszącej obciążenia na grunt. Przy słabym podłożu potrzebne może być dodatkowe rozdzielenie warstw geowłókniną lub zastosowanie rozwiązań wzmacniających, ponieważ migracja drobnych cząstek może z czasem prowadzić do lokalnych deformacji. We FRAM-GEO specjalizujemy się w geosyntetykach stosowanych do stabilizacji, filtracji i drenażu podłoża, dlatego dobór ekokraty możemy rozpatrywać jako element całego układu nawierzchniowego, a nie wyłącznie zakup pojedynczych modułów.
Jeśli projektujesz parking, podjazd, ciąg pieszy lub nawierzchnię z kruszywa, skontaktuj się z nami w FRAM-GEO. Oferujemy kratki Natan Plast w kilku wariantach technicznych oraz inne geosyntetyki potrzebne do wykonania warstw stabilizujących, separacyjnych i drenażowych. Pomożemy dobrać rozwiązanie do rodzaju podłoża oraz przewidywanych obciążeń nawierzchni.
Najważniejsze informacje: dlaczego warto stosować kratki Natan Plast?
- Kratki Natan Plast stabilizują grunt lub kruszywo, pozostawiając nawierzchnię przepuszczalną dla wody opadowej.
- Seria dostępna w FRAM-GEO obejmuje moduły o wysokości od 30 do 50 mm i zróżnicowanej odporności mechanicznej.
- Powierzchnia biologicznie czynna według danych dla oferowanych modeli wynosi 80–85%, zależnie od wariantu kratki.
- Moduły 50 × 50 cm ułatwiają obliczenie zapotrzebowania materiałowego, ponieważ na 1 m² przypadają cztery kratki serii N.
- Nośność gotowej nawierzchni zależy nie tylko od wytrzymałości kratki, lecz również od prawidłowego wykonania i zagęszczenia podbudowy.
- System kratek można łączyć z geowłókninami i rozwiązaniami drenażowymi, gdy warunki gruntowe wymagają separacji warstw lub kontrolowanego odprowadzania wody.
FAQ
Czy kratkę Natan Plast można wypełnić zarówno trawą, jak i kruszywem?
Tak, konstrukcja kratki umożliwia wykonywanie nawierzchni zielonych oraz nawierzchni wypełnionych materiałem mineralnym. Rodzaj wypełnienia powinien odpowiadać przeznaczeniu terenu i konstrukcji niższych warstw.
Ile kratek Natan Plast potrzeba na 1 m²?
W przypadku modeli serii N o wymiarze 50 × 50 cm na wykonanie 1 m² potrzeba czterech elementów. Multigravel ma wymiar 60 × 60 cm, dlatego według danych FRAM-GEO zużycie wynosi około 2,77 szt./m².
Czy kratka trawnikowa nadaje się pod samochód?
Tak, odpowiednio dobrane warianty Natan Plast mogą być stosowane przy nawierzchniach przeznaczonych do ruchu pojazdów. Sam wybór mocnej kratki nie wystarcza jednak do uzyskania wymaganej nośności – konieczne jest wykonanie podbudowy dostosowanej do obciążenia.
Czym różnią się modele N40 i N50?
W danych technicznych FRAM-GEO model N40 ma wysokość 40 mm i deklarowaną wytrzymałość 250 t/m², natomiast N50 ma 50 mm wysokości i wytrzymałość 300 t/m². Oba moduły mają wymiar 50 × 50 cm i 85% powierzchni biologicznie czynnej.
Czy pod kratką trawnikową potrzebna jest geowłóknina?
Geowłóknina może być potrzebna, gdy projekt wymaga separacji warstw o różnej granulacji lub ograniczenia migracji drobnych cząstek gruntu. Jej zastosowanie powinno wynikać z warunków gruntowych i konstrukcji nawierzchni, a nie z automatycznego założenia, że jest wymagana pod każdą kratką.
